Особенно тщательно следует подойти к выбору кабеля для выполнения ответвления. Предлагаем несколько практических советов по этому поводу.

1. Кабель с резиновым покрытием лучше использовать для подземного, а не воздушного ответвления, поскольку резина, контактируя с воздухом, подвергается быстрому старению. Для воздушного ответвления более подходит материал с полиэтиленовой оболочкой.

2. Для прокладывания электропроводки внутри дома желательно использовать кабель с маркировкой Пс.

3. Кабель и провода с ПВХ-изоляцией не следует применять в регионах с низкими зимними температурами, так как в таких условиях поливинилхлорид может покрываться микротрещинами.

4. При выполнении ответвления кабелем в свинцовой оболочке все работы нужно осуществлять в теплое время года, поскольку на изгибах при низких температурах на свинце образуются трещины.

5. Для подключения к сети погружного насоса в большей степени подойдет кабель с маркировкой ВПП, обладающий повышенной водостойкостью.

6. Для подземного ответвления на участке предпочтительно применять бронированный кабель марки ВБбШв. Если механические повреждения исключаются, то можно взять кабель АВВГз или ВВГз (однако надо учесть, что этот материал не подходит при высоком залегании грунтовых вод).

7. Планируемое напряжение определяет выбор одно-или трехфазного кабеля. Если для дома и участка достаточны одна жила для подключения и напряжение 220 В, то надо приобретать двух— или трехжильный кабель. Если для эксплуатации насоса и других энергоемких электрических приборов требуется напряжение 380 В и трехфазных ток, то нужно приобретать четырехжильный кабель, чтобы иметь возможность устроить заземление.

8. Важно уметь подсчитать количество проводов и кабеля, которое потребуется для электромонтажных работ. Что касается длины провода для внутренней проводки, то, ориентируясь на монтажную схему с нанесенными на нее щитком, розетками, выключателями, распределительными коробками, надо суммировать отрезки, связывающие распределительные коробки с выключателями, розетками и вводным устройством (не забывая о масштабе); определить количество отрезков проволоки, умножить его на 10–15 см; сложить полученные числа. Если план на бумаге отсутствует, то придется провести подсчеты непосредственно на стенах по разметке и прибавить к этой цифре материал на соединения.

Необходимое количество кабеля для ответвления подсчитывают по плану подключения. При этом надо приобрести материал с некоторым запасом, поскольку для стабильного энергоснабжения важно, чтобы кабель был цельным (в отличие от провода, который легко нарастить).

9. Чтобы определить сечение жилы провода, надо воспользоваться формулой:

S = nD/2, где

S — сечение провода (мм2);

n — 3,14;

D — диаметр провода (мм).

Если провод многожильный, то его сечение равно сумме сечений отдельных жил.

10. Выбирая провод, надо учитывать, что его изоляция рассчитана на конкретное напряжение и оно должно быть больше того напряжения, которое имеется в питающей электрической сети.

При выполнении электропроводки может возникать необходимость наращивания провода. При этом надо уметь соединять провода правильно. Способом соединения медных одно— и многожильных проводов сечением до 6 мм2 является скрутка и последующая пайка; для жил сечением 6 мм2 и более — скрутка с бандажной пайкой (рис. 41); для многопроволочных проводов — скрутка, которой предшествует расплетка жил (рис. 42). Перед выполнением скрутки жилы надо зачистить от изоляции на длину, примерно равную 10–15 наружным диаметрам соединяемых жил; удалить оксидную пленку с оголенных концов (она повышает (пусть и незначительно) электрическое сопротивление в точке контакта).

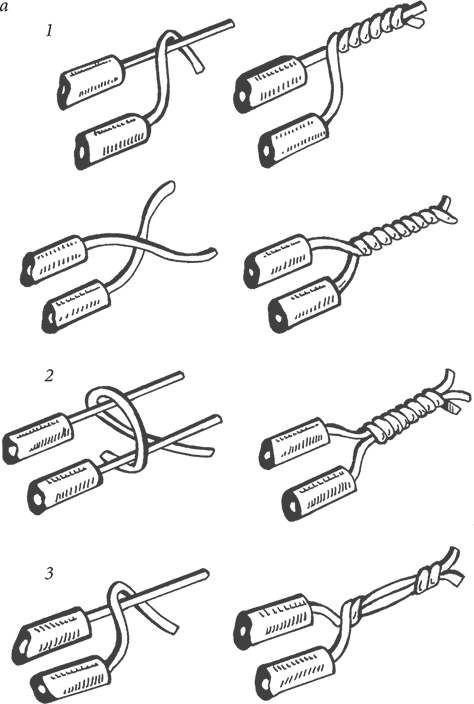

Рисунок 41. Виды соединений проводов: а — параллельная скрутка;1) простая скрутка; 2) бандажная скрутка; 3) скрутка желобком

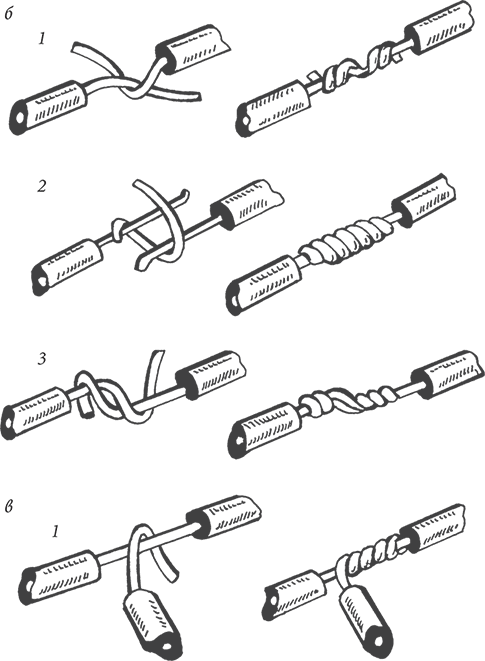

Рисунок 41 (продолжение). Виды соединений проводов: б — последовательная скрутка; в — ответвление; 1) простая скрутка; 2) бандажная скрутка; 3) скрутка желобком

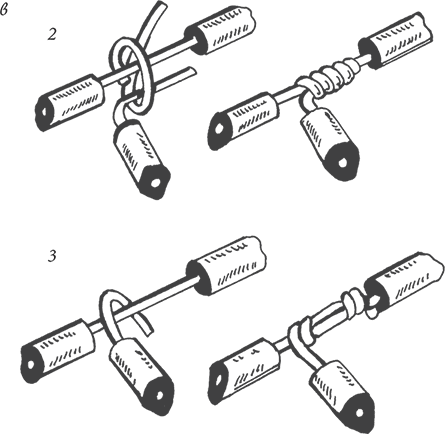

Рисунок 41 (окончание). Виды соединений проводов: в — ответвление; 1) простая скрутка; 2) бандажная скрутка; 3) скрутка желобком

Рисунок 42. Способ соединения многопроволочных жил

Далее скрутку (поочередно с обоих концов) натирают палочкой припоя, нагретой в пламени горелки. При этом оксидная пленка разрушается, между проводами образуется желобок, который надо заполнить припоем. Место пайки покрывают слоем лака и изолируют.

Медные провода паяют с применением флюса на основе канифоли (использование флюсов на основе кислот запрещено, поскольку кислота разрушительно воздействует на место пайки).
