Меню содержит три опции:

• Open (Открыть) – открытие текущего выбранного шаблона;

• Open with no Template – Imperial (Открыть без шаблона – Имперская система) – открытие пустого файла со стандартными настройками и имперской системой измерений;

• Open with no Template – Metric (Открыть без шаблона – Метрическая система) – открытие пустого файла со стандартными настройками и метрической системой измерений.

4. Выберите пункт меню Open with no Template – Metric (Открыть без шаблона – Метрическая система).

Вы можете видеть созданный файл чертежа, которому присвоено временное имя Drawing2.dwg, отображаемое в строке заголовка окна программы.

Выберем формат представления численных значений координат точек, линейных и угловых величин.

1. Щелкните мышью по кнопке с логотипом в левом верхнем углу окна программы, чтобы открыть браузер-меню.

2. В браузер-меню выберите пункт Format (Формат) (рис. 3.3).

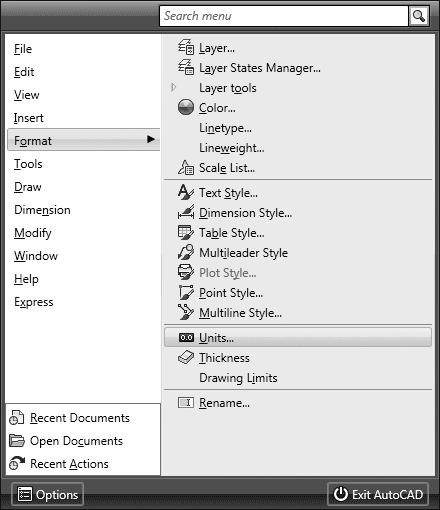

Рис. 3.3. Подменю Format (Формат)

3. В открывшемся подменю выберите пункт Units (Единицы измерения). Откроется диалог Drawing Units (Единицы измерения при черчении) (рис. 3.4).

Рис. 3.4. Диалог Drawing Units (Единицы измерения при черчении)

Группа элементов управления Length (Длина) служит для задания единиц измерения длины и содержит два раскрывающихся списка.

Список Type (Тип) определяет формат представления линейных единиц измерения и содержит следующие значения:

• Scientific (Научный) – формат представления чисел с плавающей точкой;

• Decimal (Десятичный) – формат представления чисел с фиксированной точкой;

• Engineering (Инженерный) – формат представления, основанный на футах и дюймах, с фиксированной точкой;
