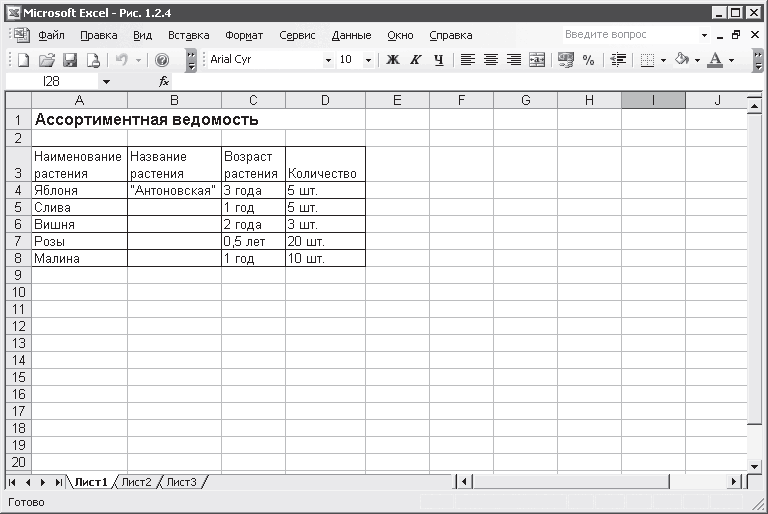

Рис. 2.2. Ассортиментная ведомость, выполненная в программе Microsoft Excel
Схема водопровода и дренажной системы
Создание схем водопровода и дренажной системы (рис. 2.3) – необходимая составляющая предварительной подготовки проекта.

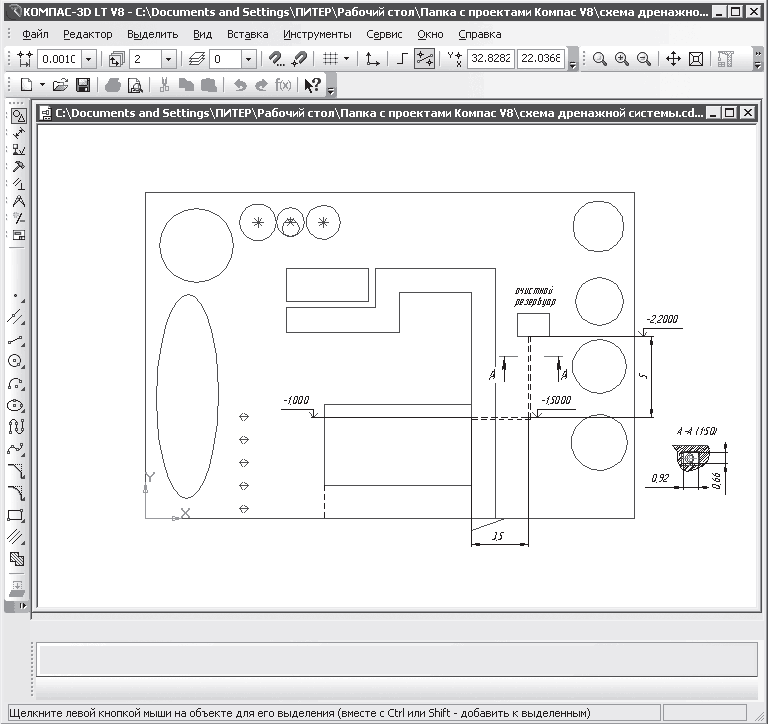

Рис. 2.3. Схема дренажной системы выполнена в программе «КОМПАС-3D»
На схеме указаны расположение и размеры магистралей дренажной системы и даны высотные отметки необходимых уклонов. Если дренажный трубопровод расположен под землей, то необходимо показать его на вертикальном разрезе с указанием всех защитных и утеплительных материалов и сооружений. Если дренажная магистраль имеет сложную систему, то можно показать ее путь пунктирной линией на виде сверху.
При наличии водопроводной системы необходимо показать точку подпитки от магистрали и весь путь местного трубопровода с указанием диаметров труб, вентилей, ниппелей, переходников, манометров и т. д. Если вода подается из скважины, расположенной на данном участке, то необходимо указать глубину скважины, марку насоса, марку гибких и стационарных рукавов и их длину. Также, возможно, нужно будет составить отдельную смету на бурение скважины.
Схема системы полива
Кроме схемы дренажа необходимо составить схему полива растений (рис. 2.4), расположенных на участке.

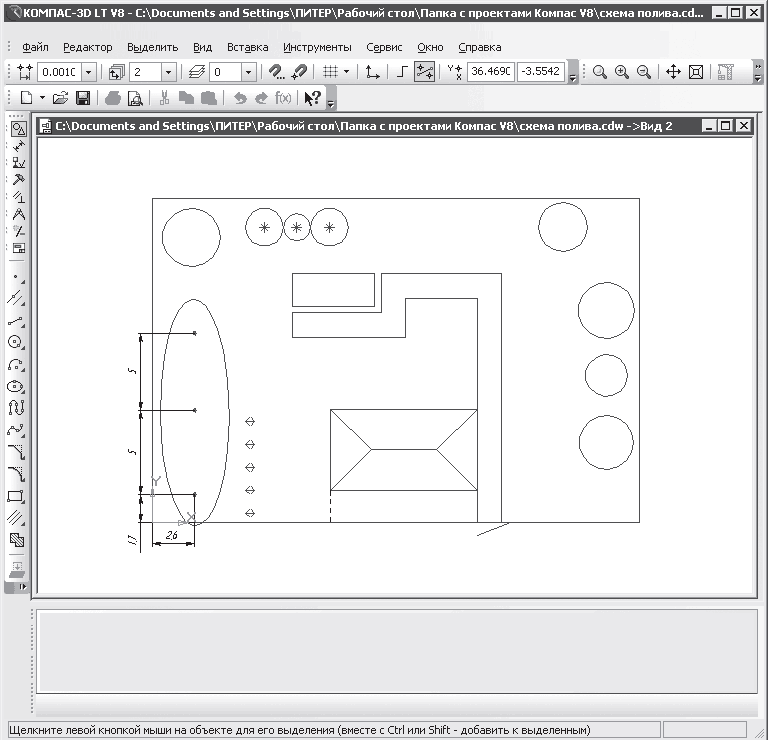

Рис. 2.4. Схема системы полива создана в программе «КОМПАС-3D»
На данном рисунке представлен подвод воды для полива растений на овальной клумбе. На схеме указываются положение всевозможных элементов системы полива, разбрызгивателей и водопроводов, их размеры относительно других объектов и относительно друг друга.
Схема системы освещения
Очень важно продумать ночное освещение участка. Сделать грамотное освещение, учитывая все особенности участка, расположение объектов и дорожек, можно, если создавать план освещения в программе «КОМПАС-3D» (рис. 2.5).

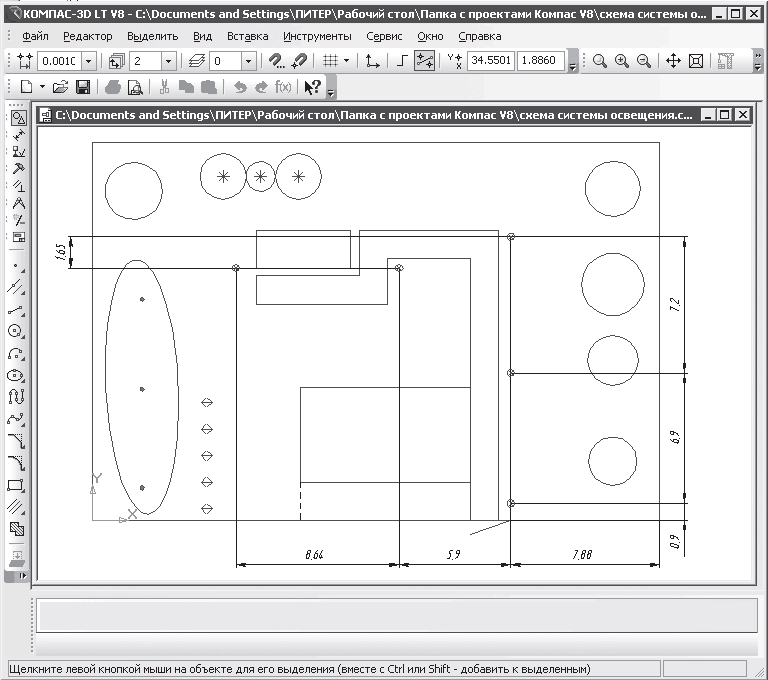

Рис. 2.5. Схема системы освещения, разработанная в программе «КОМПАС-3D»
На данной схеме указываются места, в которых нужно расположить осветительные приборы, а также обозначается схема электропроводки. План должен отображать размеры расположения осветительных приборов и прокладки проводки относительно других элементов участка.
Схема дорожек и площадок
Расположив все объекты на участке, можно создать схему дорожек и площадок (рис. 2.6), что позволит продумать удобство эксплуатации участка.

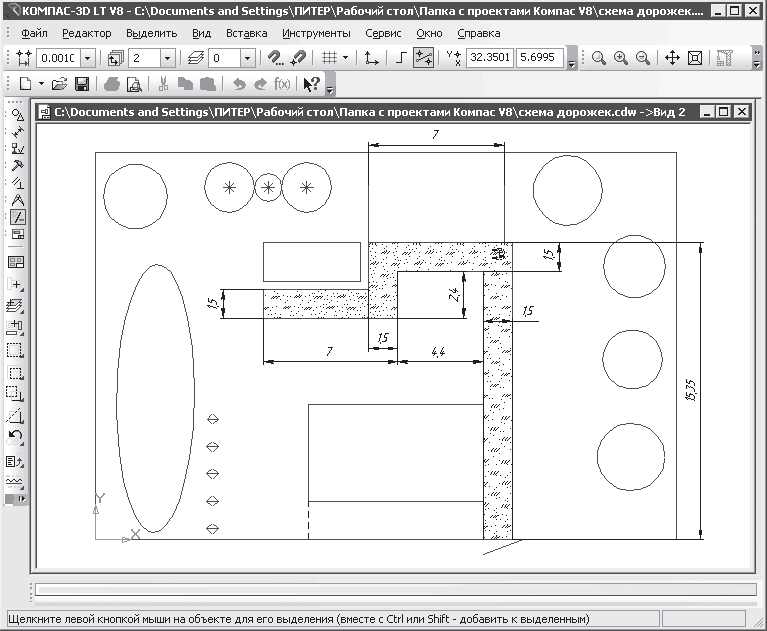

Рис. 2.6. Схема дорожек и площадок выполнена в программе «КОМПАС-3D»
На данном рисунке представлен разбивочный чертеж дорожек и площадок со всеми необходимыми размерами.
Кроме перечисленных выше схем можно составлять и другие схемы в зависимости от того, что планируется разместить на участке. Это могут быть схемы цветников, расположения малых архитектурных сооружений, таких, как колонны, беседки, скамейки, столы, урны, скульптуры, декоративные вазы и многое другое. При планировании на участке водоема создается отдельная схема с указанием глубин, а также элементов, расположенных около водоема или в самом водоеме.
Составление сметы и ведомости работ
Кроме составленных планов и схем к проекту обязательно прилагается ведомость объемов работ, которая включает в себя общее количество основных работ на участке. Такую ведомость удобно оформлять в программе Microsoft Excel (рис. 2.7).

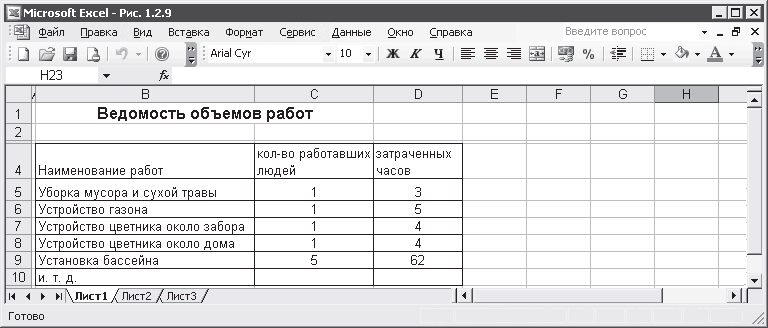

Рис. 2.7. Ведомость объемов работ, составленная в программе Microsoft Excel
На основе этой ведомости составляется сметная документация.
Смету можно составить и в другой программе, например в «Мини-Смета» (рис. 2.8).

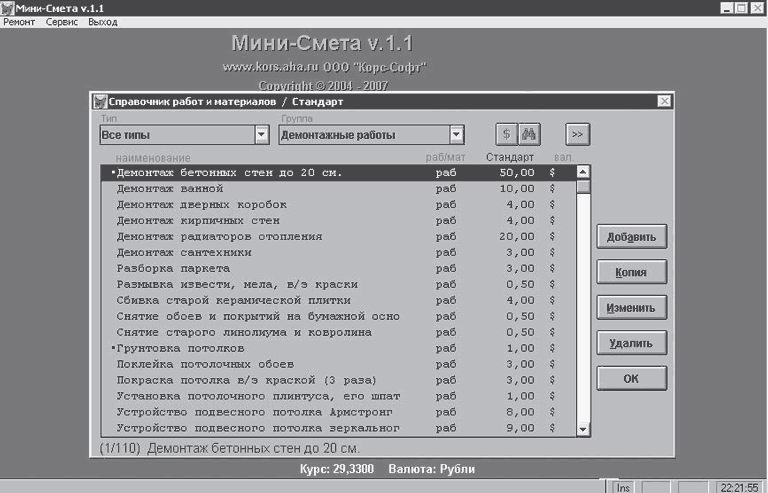

Рис. 2.8. Смета, созданная в программе «Мини-Смета»
Бесплатная программа «Мини-Смета» (сайт производителя – предназначена для составления смет при ремонте квартир, офисов, других строительных работах. Программа очень проста, однако обладает многими функциями и возможностями. В «Мини-Смета» удобно составлять и распечатывать сметы, их можно с легкостью переносить в другие программы, такие, как Microsoft Word и Microsoft Excel. В приложении можно автоматически заполнять смету, вести одновременный учет в разных валютах, а также изменять курс валюты.
Кроме сметы в качестве сопровождения к проекту можно добавить текстовую информацию – пояснительную записку. Данная записка может содержать описание технологии и последовательность выполнения всех работ, рекомендации по дальнейшему уходу и любые замечания и пояснения, необходимые для работы над проектом. Для создания пояснительной записки идеально подходят программы Microsoft Word и Microsoft Excel.
В следующей главе предварительно ознакомимся с программами ландшафтного дизайна и узнаем, какие приложения можно использовать для проектирования ландшафтов.
