Super Spray (Супербрызги) – усовершенствованный вариант частиц Spray (Брызги), имеющий множество дополнительных параметров.

В 3ds Max системы частиц можно создавать тремя способами:

с помощью подменю команды главного меню Create Particles (Создание Частицы);

используя группу Particle Systems (Системы частиц) категории Geometry (Геометрия) вкладки Create (Создание) командной панели (рис. 4.23);

Рис. 4.23. Кнопки создания систем частиц на командной панели

при помощи окна Particle View (Окно системы частиц), которое вызывается командой главного меню Graph Editors Particle View (Графические редакторы Окно системы частиц).

При создании системы частиц, не использующих габаритный контейнер (таких как Spray (Брызги), Snow (Снег), Blizzard (Метель)), прежде всего необходимо определить положение в пространстве точки генерации частиц, называемой эмиттером, и направление, в котором они будут испускаться. Эмиттер представляет собой плоскость с перпендикулярным вектором, расположенным в середине этой плоскости (рис. 4.24). Именно направление вектора указывает сторону, в которую будут испускаться частицы.

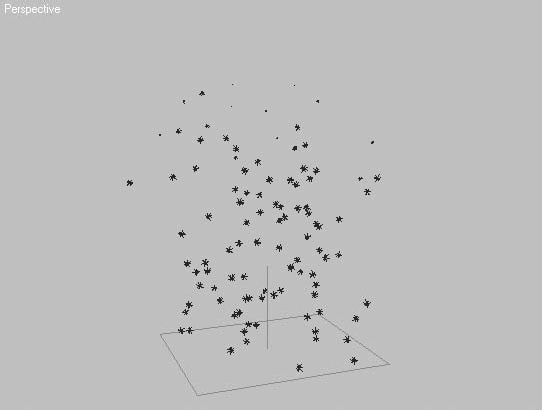

Рис. 4.24. Эмиттер системы частиц Snow (Снег)

Поскольку системы частиц основаны на анимации во времени, то после построения эмиттера в нулевом кадре вы можете не увидеть сгенерированных частиц, так как по умолчанию их излучение начинается именно в нулевом кадре. Чаще всего достаточно передвинуть ползунок таймера анимации вправо, чтобы увидеть поток излучаемых частиц.

Аналогичным образом в окнах проекций представлены частицы Particle Flow Source (Источник потока частиц), Super Spray (Супербрызги). Разница лишь в том, что эмиттеры этих объектов имеют форму, отличную от прямоугольника, но, как и рассмотренные выше, имеют вектор, указывающий направление излучения частиц.

Несколько иначе отображаются в окнах проекций частицы PArray (Массив частиц) и PCloud (Облако частиц). Их эмиттер представлен в виде габаритного контейнера. Для частиц PArray (Массив частиц) это куб с возможностью выбора объектов сцены в качестве эмиттера. Для PCloud (Облако частиц), кроме объектов сцены, можно использовать параллелепипед, сферу или цилиндр (рис. 4.25).

Помимо одиночных, можно создавать сложные системы частиц с использованием операторов и тестирования событий по различным признакам. Для создания сложных систем следует использовать окно Particle View (Окно системы частиц) (рис. 4.26).

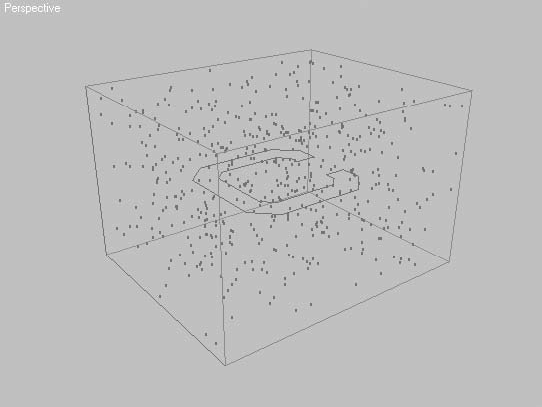

Рис. 4.25. Габаритный контейнер частиц PCloud (Облако частиц) в виде параллелепипеда

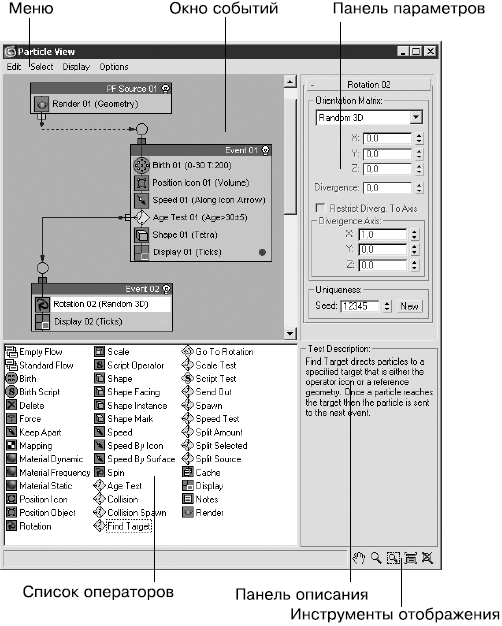

Рис. 4.26. Окно Particle View (Окно системы частиц)

Окно Particle View (Окно системы частиц) имеет следующие элементы управления.

Меню – предоставляет доступ к командам редактирования, выделения, настройкам отображения и анализа системы частиц.

Окно событий – отображает диаграмму событий с узлами и функциями, изменяя которую, можно редактировать систему частиц. Узлы содержат отдельные события, которые можно связать друг с другом для управления потоком частиц.

Панель параметров – содержит свитки параметров любых выделенных объектов.

Список операторов – содержит все возможные события, которые могут применяться с системой частиц. Содержимое этого списка можно разделить на три категории:

• операторы – основные элементы системы частиц, позволяющие организовывать события (Events), которые описывают поведение частиц в определенный период времени. В окне Particle View (Окно системы частиц) они представлены квадратными значками с пиктограммами на синем фоне. В эту же категорию попадают два зеленых круглых значка, соответствующих времени жизни частиц;

• тестировщики – функции, тестирующие систему частиц на соответствие какому-либо заданному условию и позволяющие при выполнении этого условия направить ход выполнения операторов к другому событию. В окне диалога эти элементы представлены ромбовидными значками с пиктограммами на желтом фоне;

• потоки частиц – категория, содержащая два оператора, предназначенных для создания начального события системы частиц. Этими операторами являются Empty Flow (Пустой поток) и Standard Flow (Типовой поток), имеющие значки в виде двух связанных между собой белых прямоугольников.

Панель описания – содержит краткую информацию о событии, выделенном в окне списка операторов.

Инструменты отображения – предназначены для навигации в окне Particle View (Окно системы частиц).

• Инструменты визуализации
