Для выполнения данного упражнения необходимо загрузить начальную сцену trackstart.max с объектами, которые нам понадобятся в работе (рис. 8.64). Она находится на прилагаемом к книге DVD в папке Examples\Глава 08\Track.

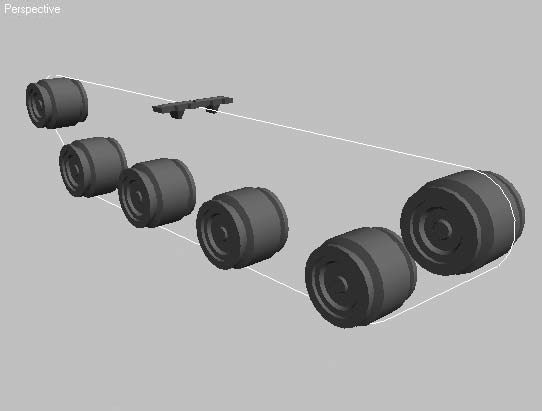

Рис. 8.64. Окно проекции Perspective (Перспектива) после загрузки стартовой сцены

Сначала необходимо построить последовательность гусеничных звеньев. Это можно сделать двумя способами:

создать длинную цепочку из повторяющихся элементов, а затем деформировать ее по сплайну;

используя сплайн, анимировать одно звено, а затем создать копии этого звена со смещением: один кадр анимации – одно звено.

Воспользуемся вторым способом для создания статической геометрии, а затем создадим и анимируем звенья танковой гусеницы с помощью сценария. Сначала необходимо вычислить количество копий звена, которые нам понадобятся, а затем анимировать звено гусеницы по сплайну пути. Для этого выполните следующее.

1. В окне проекции Top (Сверху) увеличьте масштаб звена гусеницы так, чтобы оно заняло максимально возможную площадь (так будет проще выполнять измерения, и они будут точнее).

2. Измерьте поперечную ширину звена, исключая размер выступающих шипов (реальный размер, который будут иметь звенья, составленные в цепочку). Для этого воспользуйтесь командой главного меню Tools Measure Distance (Инструменты Измерить расстояние). После выполнения команды щелкните на начальной и конечной точках замеряемого участка и на строке состояния.

В результате в поле ввода макрокоманды появится необходимая цифра. В моем случае это 3,805 (рис. 8.65).

Рис. 8.65. Строка состояния с результатами замера

3. Узнайте длину сплайна, который является формой пути для гусеницы. Для этого достаточно выделить сам сплайн и воспользоваться утилитой Measure (Линейка), находящейся на вкладке Utilities (Утилиты) командной панели. В области Shapes (Формы) будет указана длина сплайна (рис. 8.66).

4. Разделите длину сплайна на ширину звена, и вы получите необходимое количество копий, а также кадров анимации. Я округлил значение, и в результате у меня получилось 90.

5. Измените количество кадров анимации до 90. Для этого нажмите кнопку Time Configuration (Настройка временных интервалов)

в правом нижнем углу окна 3ds Max. В открывшемся окне задайте параметру End Time (Время окончания) области Animation (Анимация) значение 90 (рис. 8.67).

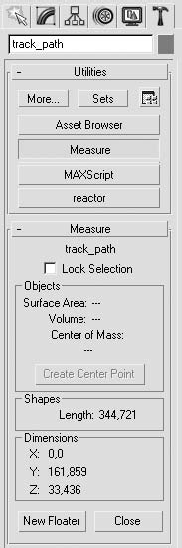

Рис. 8.66. Настройки утилиты Measure (Линейка)

Рис. 8.67. Окно Time Configuration (Настройка временных интервалов) с измененным количеством кадров анимации

Для создания анимации сделайте следующее.

1. В одном из окон проекций выделите звено.

2. Выполните команду Animation Constraints Path Constraint (Анимация Ограничения Ограничение по пути) и укажите на сплайн trackpath. В результате он будет использован в качестве формы пути.

3. В свитке Path Parameters (Параметры пути) настроек контроллера на командной панели установите флажок Follow (Следовать), чтобы объект поворачивался вместе с поворотом кривой. Установите также флажок Allow Upside Down (Разрешить переворачиваться) (по умолчанию контроллер придерживается одной локальной оси, а у нас замкнутая кривая), выберите ось Y и установите флажок Flip (Обратить) (рис. 8.68).

4. Выделите звено и создайте его копию. Для этого воспользуйтесь командой главного меню Tools Snapshot (Инструменты Снимок). В открывшемся одноименном окне установите переключатель в положение Range (Диапазон) и задайте следующие значения параметрам: From (От) – 0, To (До) – 89 и Copies (Копии) – 90. В качестве метода клонирования выберите Instance (Образец) (рис. 8.69).

Рис. 8.68. Свиток Path Parameters (Параметры пути) настроек контроллера

Рис. 8.69. Настройки создаваемых копий в окне Snapshot (Снимок)

Результат клонирования одного звена представлен на рис. 8.70. Таким же образом строятся и другие статические последовательности объектов, например элементы ограждения, столбы, кнопки и даже ресницы.
